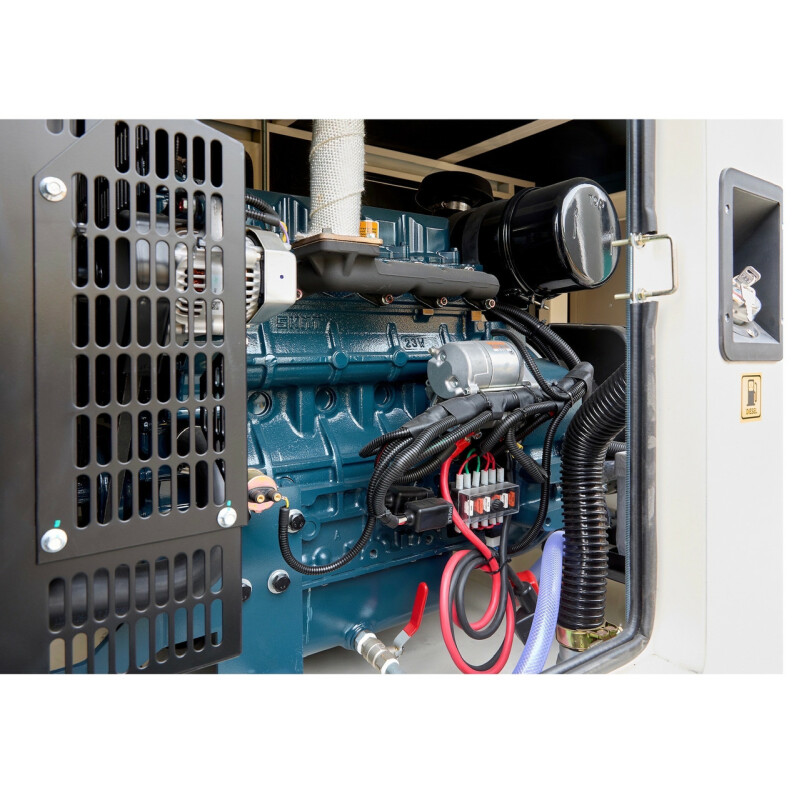

Вышеуказанные номинальные значения представляют гарантированную мощность генераторной установки в пределах ±3% при исходных условиях, эквивалентных указанным в стандарте ISO 8528/1. ПРИМЕЧАНИЯ Применимый диапазон напряжений составляет от 380 В до 415 В для 50 Гц. Для других напряжений обратитесь на завод-изготовитель. Эта генераторная установка имеет фиксированную скорость 1500 об/мин. KT20 — это номинальная мощность генераторной установки, при которой применяется переменная нагрузка и неограниченное количество часов использования со средним коэффициентом нагрузки 80% от номинала основной мощности в течение каждого 24-часового периода. Отмечается, что допускается перегрузка в 10% в течение 1 часа в течение каждой 12-часовой работы. KT22S — это номинальная мощность генераторной установки в режиме ожидания, при которой применяется переменная нагрузка, ограниченная годовым использованием до 500 часов, из которых 300 часов могут работать непрерывно. Отмечается, что перегрузка не допускается. Технические данные двигателя Марка и модель KUBOTA V2203-E2-BG Цилиндры и расположение 4; вертикальный рядный Диаметр цилиндра и ход поршня (мм) 87 x 92,4 Система впуска Безнаддувный Сгорание Непрямой впрыск Цикл 4-тактный Степень сжатия 22 Система охлаждения Водяное охлаждение Объем 2,197 л Емкость смазочного масла 7,6 л Макс. Емкость охлаждающей жидкости 8,1 л Стандартный регулятор Механический +/-5% (электронный) Частота вращения двигателя 1500 об/мин Расход топлива при 100% нагрузке 4,72 (л/ч) Расход топлива при 75% нагрузке 3,54 (л/ч) Расход топлива при 50% нагрузке 2,36 (л/ч) Расход топлива при 25% нагрузке 1,18 (л/ч) Расход воздуха охлаждения радиатора (м3/с) 0,64 Нормы выбросов EPA/CARB Tier 2 Температура выхлопных газов ᵒC (макс.) 500 Максимальный расход выхлопных газов (м3/мин) 4,39 Максимально допустимое обратное давление (кПа) 7,1 Указанные выше данные о производительности действительны в соответствии со следующими спецификациями: Дизельное топливо соответствует классу A2 BS2869 или эквиваленту. Смазочное масло соответствует классу SAE 15W-40 API CI4. Охлаждающая жидкость должна состоять на 50% из антифриза и на 50% из пресной воды. Технические данные генератора Марка и модель Leroy Somer TAL040F Частота / количество полюсов 50 Гц / 4P Защита от проникновения IP23 Класс изоляции H Клеммы (опционально) 6 (12) Система возбуждения SHUNT Шаг обмотки 2/3 Модель АРН R120 Превышение скорости 2250 об./мин. Регулировка напряжения ± 1 % Расход охлаждающего воздуха 0,06 м3/с Сертификация Вся генераторная установка прошла типовые испытания в соответствии со стандартом ISO 8528-8. Характеристики панели управления Панель GMP260MK (DSE6010 MKII) — это панель генераторной установки с автоматическим запуском на базе микропроцессора, которая способна взаимодействовать с электронным двигателем через CAN-шину J1939. Она полностью настраивается кнопками на передней панели и программным обеспечением ПК. Если необходимо контролировать напряжение сети, можно предложить DSE6020MKII. Автоматический выключатель Schneider или ABB, 3-полюсный MCB (4-полюсный доступен как опция) Конструкция Изготовление листов Резка и гибка с ЧПУ Тип краски Термообработанное порошковое покрытие Нанесение краски Электростатическое коронное распыление Испытания на долговечность § УДАР [EN ISO 6272] § Стойкость к солевому туману [ASTM B117-73] § Стойкость к влаге [ASTM D2247] Соответствие § Панель соответствует [ISO8528-8] § Зазор и утечка [IEC60355-1] § Ток утечки и диэлектрическая прочность [IEC60355-1] § Защита от поражения электрическим током [IEC600 364-4-41] Степень защиты IP55 Обжимка проводов § Усилие обжима до 20 кН § Точность 0,01 мм § Каждый обжим проверяется Komax CFA+ Кодирование проводов § Провода кодируются по цвету и сечению § Провода кодируются напечатанными номерами § Провода кодируются напечатанной функцией провода Сертификация Панель управления сертифицирована аккредитованной лабораторией ISO17025 на предмет IP55 в соответствии с IEC60355 Стандартные характеристики генераторной установки Сборка: Генеральные установки собираются на машиностроительном заводе Tomgenerators в соответствии со стандартом ISO 8528. Изготовление: – Сборка двигателя/генератора переменного тока опирается на салазки с антивибрационными монтажными прокладками. – Салазки изготовлены из прочных листовых металлов и балок, превышающих нормы сопротивления вибрации и кручению. – Топливный бак, установленный на салазках, оснащен указателем уровня топлива, крышкой заливной горловины, впускными и выпускными топливными шлангами. – Корпус панели управления изготовлен из надежного металлического листа. Краска: - Корпус рамы и панели управления окрашены методом электростатического коронного напыления с термообработкой и порошковым покрытием. – Краски прошли испытания на прочность в соответствии с международными стандартами качества. – Ударопрочность (EN ISO 6272) – Стойкость к соляному туману (ASTM B117-73) – Стойкость к влажности (ASTM D2247) Заводские испытания: – Все генератор...
